Quels matériaux sont utilisés dans les machines à fabriquer des briques ?

Analyse Technique et Commerciale des Matières Premières pour les Machines à Briques

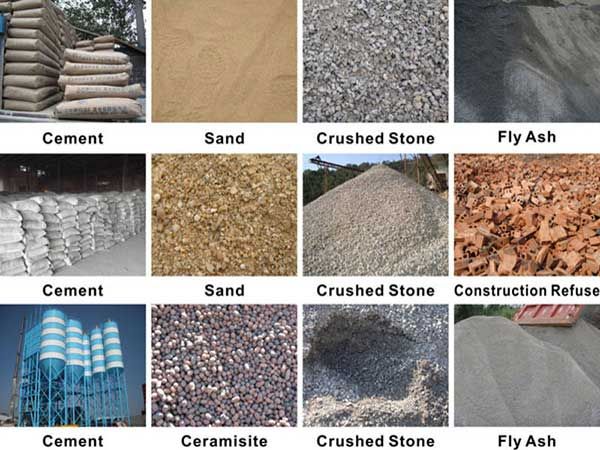

Le Spectre des Matériaux : De la Terre Traditionnelle aux Sous-Produits Industriels

La base de matières premières pour la fabrication de briques s'est considérablement élargie, sous l'impulsion des objectifs de durabilité, des pressions sur les coûts et des avancées technologiques des machines. Ces matériaux peuvent être globalement classés comme suit :

• Granulats Primaires et Sols
  • Argile :Le matériau historique et encore très répandu, apprécié pour sa plasticité lorsqu'il est humide et sa solidité après cuisson. Pour les presses modernes, l'argile doit être préparée (broyée, tamisée et humidifiée à un taux optimal) pour obtenir une consistance uniforme. Son comportement sous compression est particulier, nécessitant souvent des conceptions de presse spécifiques pour gérer sa nature cohésive.

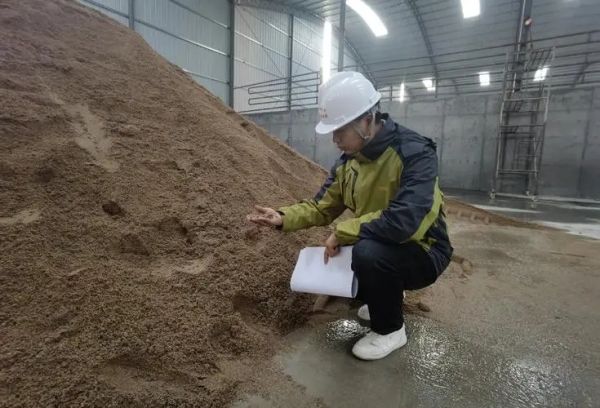

  • Sable:Un composant critique, rarement utilisé seul mais comme stabilisant. Il réduit le retrait et la fissuration dans les briques en terre ou en terre-ciment en fournissant une structure interne. La granulométrie et la forme (anguleuse contre arrondie) influencent la compactabilité et la résistance finale.
  • Granulats (Poussière de Pierre, Fines de Carrière, Roche Concassée)Elles constituent la charpente squelettique dans la production de briques en béton. Leur granulométrie (distribution de la taille des particules) est cruciale ; un mélange bien gradué se compacte plus efficacement, nécessitant moins de liant et produisant une brique plus dense et plus résistante. Les machines doivent être suffisamment robustes pour supporter la nature abrasive de ces matériaux.
• Liantes et Stabilisants
  • Ciment Portland :Le liant hydraulique le plus courant. Mélangé à l'eau, il subit une réaction chimique (hydratation) qui lie les agrégats en une masse solide. La teneur en ciment (généralement de 5 à 15 % dans les blocs stabilisés) est un facteur clé de coût et de résistance. Les machines doivent assurer un mélange complet et une humidité constante pour initier une hydratation correcte après le compactage.
  • Citron vert:Utilisée historiquement et dans les applications modernes, souvent avec du ciment (stabilisation chaux-ciment). Elle améliore l'ouvrabilité et fournit une certaine action liante par carbonatation (réaction avec le CO₂ atmosphérique).
  • Bitume et Stabilisants Chimiques:Utilisées dans des applications de niche pour l'étanchéité à l'eau ou la stabilisation des sols, celles-ci nécessitent un mélange spécialisé et souvent un contrôle de la température pendant le traitement.
• Matériaux Cimentaires Supplémentaires (MCS) et Valorisation des Flux de Déchets
  • Cendres volantes :Un sous-produit finement pulvérisé des centrales électriques au charbon. C'est un pouzzolane, ce qui signifie qu'il réagit avec la chaux et l'eau pour former des composants cimentaires. L'utilisation de cendres volantes (Classe C ou F) peut réduire l'emploi du ciment, abaisser les coûts de production, améliorer l'ouvrabilité et renforcer la résistance à long terme. Elle nécessite une manipulation prudente en raison de sa finesse et de sa variabilité potentielle.
  • Laitier Granulé de Haut Fourneau Moulu (LGMF) :Un sous-produit de la production de fer, utilisé comme remplacement partiel du ciment. Il offre une durabilité améliorée et une résistance accrue à long terme.
  • Autres Déchets Industriels :Des matériaux tels que le sable de fonderie, le verre broyé (calcin) ou certains résidus miniers peuvent être incorporés, sous réserve d'un contrôle qualité strict pour assurer leur uniformité et l'absence de contaminants nocifs.

Fondamentaux de la Science des Matériaux pour l'Exploitation des Machines

Le comportement physique de ces matériaux sous pression dicte la conception et la configuration des machines. Les propriétés clés incluent :

• Distribution de la taille des particules et classification granulométrique
  • Un mélange équilibré de particules grossières, moyennes et fines est essentiel. Les fines (comme l'argile, le limon, les cendres volantes) comblent les vides entre les particules plus grosses, conduisant à une densité sèche maximale et à une efficacité optimale du liant. Un matériau mal granulé entraîne une porosité élevée, une faible résistance et une utilisation inefficace du liant. Les machines nécessitent souvent un criblage intégré pour garantir une granulométrie d'alimentation constante.
• Plasticité et Cohésion
  • Cela est principalement pertinent pour les mélanges riches en argile. La plasticité permet au matériau de se déformer sous pression sans se fissurer et de conserver sa forme moulée.Limites d'Atterberg(Limites de Liquidité et de Plasticité) sont des mesures scientifiques de ce comportement. Une machine traitant de l'argile hautement plastique doit gérer son adhérence pour éviter que le matériau ne colle aux moules et aux trémies, nécessitant souvent des finitions de surface d'outillage et des mécanismes de démoulage différents par rapport aux mélanges sableux non plastiques.
• Teneur en Eau Optimale (TEO) et Relation avec le Compactage
  • Pour tout mélange de matériaux et énergie de compactage donnés, il existe une teneur en humidité spécifique qui produit la densité sèche maximale. C'est laTeneur en humidité optimale (THO)Opérer en dessous de l'OMC conduit à un compactage insuffisant et à des briques faibles et friables ; opérer au-dessus rend le matériau spongieux, entraînant déformation et collage. Les machines modernes dotées de commandes à rétroaction peuvent s'adapter à des variations mineures, mais la préparation du mélange doit constamment viser l'OMC.
• Abrasion et corrosivité
  • Des matériaux tels que le granit concassé ou le laitier sont très abrasifs, provoquant une usure accélérée des revêtements de moule, des systèmes d'alimentation, des pales de mélangeur et des pièces de convoyeur. À l'inverse, certains sous-produits industriels peuvent contenir des sels ou des produits chimiques favorisant la corrosion. La sélection des machines doit prendre en compte l'agressivité des matériaux en spécifiant des aciers résistants à l'usure, des composants trempés et des revêtements protecteurs, ce qui impacte à la fois le coût initial et la planification de la maintenance sur le cycle de vie.

Ingénierie de formulation : Créer le mélange optimal de briques

Un mélange de briques est une recette soigneusement conçue. Le processus implique :

• Équilibrage pour la performance et l'économie
  • L'objectif est de respecter les normes minimales de résistance, d'absorption et de durabilité (par exemple, ASTM C90, IS 2185) au coût le plus bas possible. Cela implique des tests itératifs de différents ratios de granulats, de liant et de matériaux cimentaires supplémentaires (MCS). Une stratégie courante consiste à maximiser l'utilisation de granulats locaux peu coûteux et de sous-produits industriels tout en minimisant le pourcentage de ciment onéreux, sans compromettre les indicateurs de performance clés.
• The Role of Water and Chemical Admixtures
  • Water is not just for hydration; it lubricates particles during compaction. Chemical admixtures, though a small percentage, can be transformative. These include:
    • Plasticizers/Water Reducers: Allow reduction in water content while maintaining workability, leading to higher strength.
    • Set Accelerators/Retarders: Control the setting time, crucial in different climates or for production scheduling.
    • Pigments : For colored bricks, requiring high-shear mixing for uniform dispersion.
• Mix Design Validation through Laboratory Testing
  • Before scaling to full production, a proposed mix must undergo rigorous lab testing: Proctor tests for OMC, compressive strength tests on sample bricks, water absorption tests, and freeze-thaw durability tests. This data is critical for providing performance guarantees to end-buyers and for fine-tuning machine parameters.

Strategic Implications for Machinery Selection and Configuration

The choice of raw materials directly dictates the necessary features and auxiliary equipment for a production line.

• Matching Machine Type to Material Characteristics
  • High-Plasticity Clays: Often better suited for extrusion-based machines or specific hydraulic presses designed with de-airing chambers and high-pressure augers.
  • Concrete/Stabilized Earth Mixes: Excel in hydraulic or vibration-compaction presses where the granular nature of the material benefits from vibratory consolidation.
  • Lightweight Aggregate Mixes (e.g., with pumice or expanded clay): Require machines that can achieve adequate compaction without crushing the fragile aggregates.
• Essential Pre-Processing Equipment
  • Concasseurs & Cribles : Mandatory for processing raw quarry material or recycled demolition waste into a consistent, graded aggregate.
  • Mixeurs : The type is critical. Pan mixers or paddle mixers are superior for cohesive, clay-based mixes, while twin-shaft mixers provide intense, rapid mixing for dry-cast concrete, ensuring even coating of aggregates with cement.
  • Manutention des Matériaux : Conveyors and hoppers must be designed to handle the specific material—preventing segregation in free-flowing mixes or bridging in cohesive ones.
• Tooling and Wear Part Considerations
  • The abrasiveness of the mix determines the required hardness of mold liners (e.g., AR400 or AR500 steel), core rods, and feed shoes. A mix containing fly ash, while less abrasive, may be more prone to causing buildup, requiring tooling with specific surface treatments or release angles.

Conclusion

For the industrial equipment distributor, expertise in brick-making materials is a powerful competitive lever. It enables a consultative sales approach that begins with an analysis of the client’s locally available resources and desired product specifications, leading to a tailored recommendation for both machinery and mix design. Understanding the science of particle grading, moisture dynamics, and binder chemistry allows for the configuration of complete, efficient production systems that deliver profitability and product quality. In an era focused on sustainable construction and cost optimization, the ability to integrate industrial by-products like fly ash into viable production formulas is an invaluable service. Ultimately, by mastering the raw material dimension, you position your business not as a mere vendor of presses, but as an essential engineering partner in your clients’ success, fostering resilience and growth in a dynamic global market.

Foire aux Questions (FAQ)

Q1: Can a single brick machine effectively process vastly different material types, such as pure clay and a concrete mix?
A: Generally, no. Machines are engineered around core material principles. A machine optimized for stiff, low-moisture concrete mixes uses high vibration and pressure for granular compaction. A machine for plastic clay focuses on de-airing and extrusion through a die. While some versatile hydraulic presses can handle a range of stabilized soils, switching between extremely different material families (e.g., clay to concrete) typically requires significant reconfiguration, different tooling, and often different mixing systems, making it impractical for frequent changes.

Q2: What are the key cost-benefit trade-offs when using industrial by-products like fly ash?
A:

• Avantages : Significant reduction in material cost (fly ash is often low-cost or free); lower cement requirement; improved long-term strength and durability; enhanced workability of the mix; sustainable “green” product marketing angle.
• Considerations/Trade-offs: Potential variability in the chemical composition of the by-product, requiring strict quality control; may necessitate additional storage and handling infrastructure due to fineness; sometimes slower early strength gain, which can affect early handling and curing logistics. A thorough testing program is essential to lock in consistent performance.

Q3: How does material choice influence the energy consumption of the brick-making process?
A: Material choice has a profound impact. Fired clay bricks require immense thermal energy in kilns. In contrast, cement-stabilized or concrete bricks cure at ambient temperature, saving that energy but incurring the embodied energy of cement production. Mixes with high SCM content reduce this cement-related energy. Within the press itself, a well-graded mix at OMC compacts more efficiently, using less mechanical energy than a poorly graded or dry mix to achieve the same density.

Q4: What are the most critical tests a client should run on their local materials before finalizing a machinery purchase?
A: Three tests are paramount:

1. Sieve Analysis/Gradation Test: To understand particle size distribution and optimize the mix design.
2. Proctor Compaction Test: To scientifically determine the Optimum Moisture Content (OMC) and Maximum Dry Density for the specific blend.
3. Chemical Analysis (for soils/by-products): To check for harmful levels of sulfates, organic matter, or salts that can cause long-term durability issues like efflorescence or reinforcement corrosion.
   These tests provide the foundational data needed to correctly specify machine type, mixer capacity, and curing requirements.

Q5: How important is moisture control, and what systems can be integrated into a production line to manage it?
A: Moisture control is arguably the most critical factor in day-to-day consistent production. Variations of even 1-2% from OMC can ruin product quality. Integrated systems include:

• Automated Water Metering Systems: Precisely inject water into the mixer based on the weight of dry materials.
• Moisture Sensors: In-line sensors can provide real-time feedback to the water system, adjusting for natural moisture in aggregates.
• Covered Aggregate Storage: To prevent rain from altering moisture content.
• Curing Chambers: To control humidity and temperature after forming, ensuring proper curing of cement bricks.

<
